【日本精線】高強度・高耐食耐熱ばね用ステンレス鋼線 NAS316H1
ばね用ステンレス鋼線 高耐食
ばね用ステンレス鋼線 高耐食
Stainless steel wires for springs - High corrosion resistance
最終更新：2024.01.05
| メーカー | 名称 | 標準線径 | 特徴 |
|---|---|---|---|
| 日本精線 | 高強度･高耐食ばね用ステンレス鋼線 NAS316H1 |
0.5～4.0mm | SUS316を改良して強度及び耐食性を向上させ、SUS304-WPB並みの機械的特性を有しながらSUS316以上の耐食性を有するばね用ステンレス鋼線です。 |
| 高耐食･耐熱ばね用ステンレス鋼線 INS307H |
- | SUS304-WPB並の強度及びばね特性を有する。耐食性はSUS316及びNAS316H1を大きく上回る。 | |
| 高強度･高耐熱･高耐食ステンレス鋼線 タフステン TouPH Stainless |
- | 高強度・高耐熱・高耐食ステンレス鋼線。 SUS631J1以上・NAS301に迫る強度を有します。耐熱へたり性・耐食性はSUS631J1を凌駕し、インコネルX-750に迫るほどです。 |
|
| 鈴木住電 ステンレス |
高耐食ばね用ステンレス鋼線 SSS170 |
0.5～2.3mm | 硫酸、塩酸等に対する耐酸性が優れており、ＳＵＳ３１６と比べて、より高濃度、高温度側で使用可能です。 |
| 高強度･高耐食ステンレス鋼線 SSS 二相ステンレス鋼線 |
詳細ページ参照 | 高強度で耐食性にも優れたステンレス鋼線です。 |
| 化学成分 | C | Si | Mn | P | Ｓ | Ni | Cr | Mo | Ｎ |
|---|---|---|---|---|---|---|---|---|---|
| SSS170 | 0.06以下 | 1.50以下 | 2.00以下 | 0.04以下 | 0.030以下 | 12.00～16.00 | 23.00～26.00 | 0.50～1.20 | 0.25～0.40 |
| NAS316H1 | 0.10以下 | 1.00以下 | 2.00以下 | 0.045以下 | 0.303以下 | 10.00～14.00 | 16.00～18.00 | 2.00～3.00 | 0.18～0.30 |
| 化学成分 | C | Si | Mn | Cr | Ni | Mo | N |
|---|---|---|---|---|---|---|---|
| SUS329J3L | 0.030以下 | 1.00以下 | 2.00以下 | 21.00～24.00 | 4.50～6.50 | 2.50～3.50 | 0.08～0.20 |
| SUS329J4L | 0.030以下 | 1.00以下 | 1.50以下 | 24.00～26.00 | 5.50～7.50 | 2.50～3.50 | 0.08～0.20 |
| 参考SUS316L | 0.030以下 | 1.00以下 | 2.00以下 | 18.00～18.00 | 12.00～15.00 | 2.00～3.00 | - |
高耐食ばね用ステンレス鋼線 鈴木住電ステンレス SSS170
耐孔食性や耐隙間腐食性はSUS316、SUS317L 以上であり、二相ステンレスと同等です。
硫酸、塩酸等に対する耐酸性が優れており、SUS316と比べて、より高濃度、高温度側で使用可能です。
組織はオーステナイト系組織であり非磁性です。
機械的特性は、SUS304と同等です。
| 線径(mm) | 引張強さ(N/mm2) | 線径公差(mm) | 偏径差(mm) |
|---|---|---|---|
| 0.50 | 1950～2200 | -0.001、-0.007 | 0.005以下 |
| 0.55 | |||
| 0.60 | |||
| 0.65 | 1850～2100 | ||
| 0.70 | |||
| 0.80 | |||
| 0.90 | +0、-0.015 | 0.007以下 | |
| 1.00 | |||
| 1.20 | 1750～2000 | ||
| 1.40 | |||
| 1.60 | 1650～1900 | ||
| 1.80 | |||
| 2.00 | |||
| 2.30 | 1550～1800 | ±0.020 | 0.020以下 |
高強度･高耐食ステンレス鋼線 鈴木住電ステンレス
SSS 二相ステンレス鋼線
高強度で耐食性にも優れたステンレス鋼線です。
一般的なステンレス鋼線よりも高強度です。
SUS316以上の優れた耐食性を有しています。
強磁性のため、マグネット工具等が使用可能です。
半軟質ステンレス鋼線
| 鋼種 | 調質区分 | 線径 | 引張強さ | 許容差 | 偏径差 |
|---|---|---|---|---|---|
| SUS329J3L | W2 | 2.00以上4.50未満 | 850～1100 | ±0.04 | 0.04以下 |
| SUS329J4L | 4.50以上5.00以下 |
冷間圧造用ステンレス鋼線
| 鋼種 | 調質区分 | 線径 | 引張強さ | 許容差 | 偏径差 | 絞り |
|---|---|---|---|---|---|---|
| SUS329J3L | WSB | 2.00以上5.00以下 | 850～1100 | +0, -0.03 | 0.015以下 | 65％以上 |
| SUS329J4L | WSBO | - |

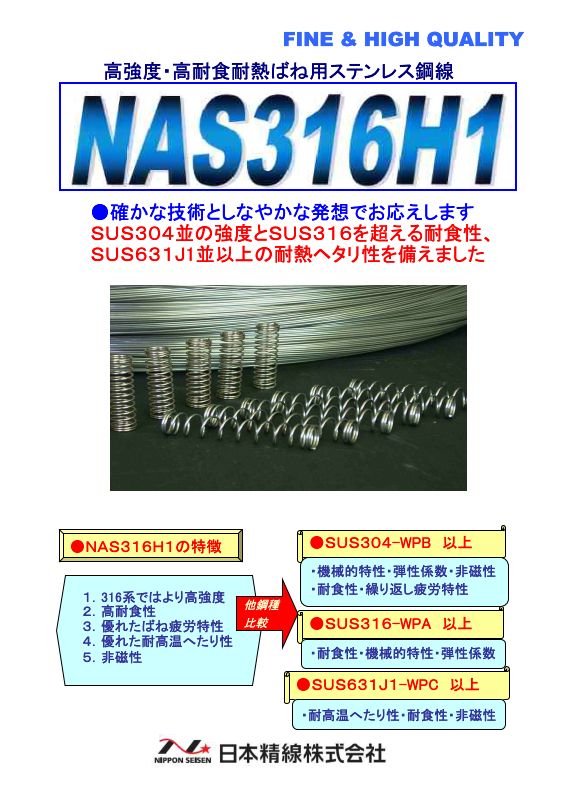

高強度･高耐食ばね用ステンレス鋼線 日本精線 NAS316H1
SUS316を改良して強度及び耐食性を向上させ、SUS304－WPB並みの機械的特性を有しながらSUS316以上の耐食性を有するばね用ステンレス鋼線です。
| 高強度 | SUS304－WPBと同様の機械的特性を有する。 |
| 高耐食性 | SUS316以上の耐食性を有する。 |
| 非磁性 | SUS316とほぼ同様の非磁性を有する。 |
| 優れたばね疲労特性 | ばねの繰り返し使用時の疲労特性はSUS304－WPB以上である。 |
| 優れた耐高温へたり特性 | 高温度域でのバネへたり特性はSUS631J1と同等以上である。 |
| 優れたコイリング性 | Niめっきも可能であり、SUS304－WPBと同等のコイリング性を有する。 |
- 機械的特性の一例(2.0mm) (単位：N/mm2)
| 鋼種 | 析出効果 | 引張り特性 | 捻り特性 | |||||
|---|---|---|---|---|---|---|---|---|
| 処理条件 | 引張強さ | 0.2％耐力 | 縦弾性係数 | 捻り強さ | 0.3％捻り耐力 | 横弾性係数 | 透磁率 | |
| NAS316H1 | 伸線のまま | 1789 | 1538 | 161000 | 974 | 833 | 64000 | 1.16 |
| 低温焼鈍後 | 2072 | 1922 | 169000 | 1114 | 1026 | 67000 | 1.15 | |
| SUS304-WPB | 伸線のまま | 1750 | 1504 | 162000 | 977 | 808 | 65000 | 6.73 |
| 低温焼鈍後 | 1925 | 1681 | 168000 | 1036 | 947 | 68000 | 7.84 | |
| SUS316-WPA | 伸線のまま | 1483 | 1265 | 159000 | 813 | 685 | 63000 | 1.05 |
| 低温焼鈍後 | 1597 | 1420 | 165000 | 882 | 810 | 66000 | 1.05 | |
低温焼なまし条件 NAS316H1 550℃30分

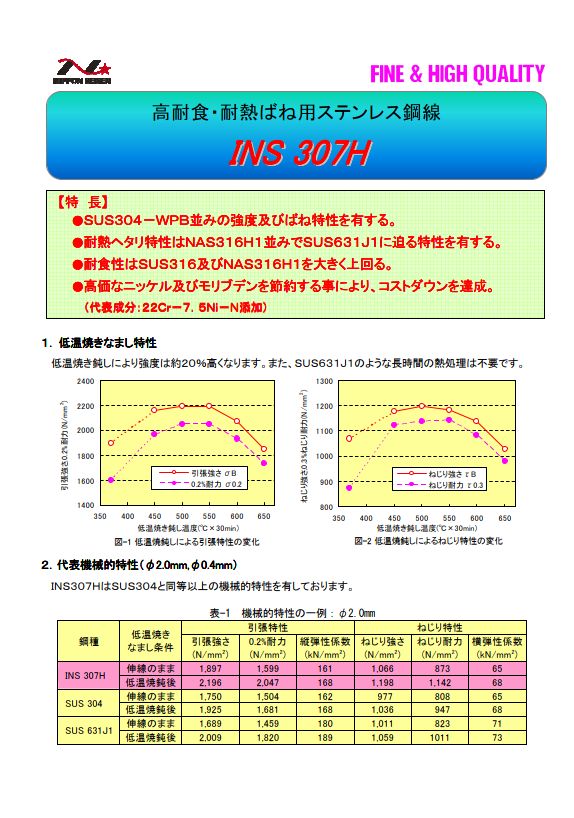

高耐食・耐熱ばね用ステンレス鋼線 日本精線 INS 307H
SUS304－WPB並の強度及びばね特性を有する。
耐熱へたり性はNAS316H1並みでSUS631J1に迫る特性を有する。
耐食性はSUS316及びNAS316H1を大きく上回る。
高価なニッケル及びモリブデンを節約することにより、コストダウンを達成。(22Cr-7.5Ni-Ｎ添加)
- 機械的特性の一例(2.0ｍｍ) (単位：N/mm2)
| 鋼種 | 析出効果 | 引張り特性 | 捻り特性 | ||||
|---|---|---|---|---|---|---|---|
| 処理条件 | 引張強さ | 0.2％耐力 | 縦弾性係数 | 捻り強さ | 捻り耐力 | 横弾性係数 | |
| INS 307H | 伸線のまま | 1897 | 1599 | 161 | 1066 | 873 | 654 |
| 低温焼鈍後 | 2196 | 2047 | 168 | 1198 | 1142 | 68 | |
| SUS 304 | 伸線のまま | 1750 | 1504 | 162 | 977 | 808 | 65 |
| 低温焼鈍後 | 1925 | 1681 | 168 | 1036 | 947 | 68 | |
| SUS 631J1 | 伸線のまま | 1689 | 1459 | 180 | 1011 | 823 | 71 |
| 低温焼鈍後 | 2009 | 1820 | 189 | 1059 | 1011 | 73 | |
- 機械的特性の一例(0.40ｍｍ) (単位：N/mm2)
| 鋼種 | 析出効果 | 引張り特性 | 捻り特性 | ||||
|---|---|---|---|---|---|---|---|
| 処理条件 | 引張強さ | 0.2％耐力 | 縦弾性係数 | 捻り強さ | 捻り耐力 | 横弾性係数 | |
| INS 307H | 伸線のまま | 2,069 | 1,837 | 166 | 1,135 | 1,025 | 66 |
| 低温焼鈍後 | 2,375 | 2166 | 180 | 1243 | 1134 | 69 | |
| SUS 304 | 伸線のまま | 2170 | 1931 | 174 | 1058 | 918 | 74 |
| 低温焼鈍後 | 2377 | 2139 | 179 | 1123 | 1025 | 75 | |
| SUS 631J1 | 伸線のまま | 1911 | 1732 | 179 | 1167 | 1039 | 76 |
| 低温焼鈍後 | 2422 | 2310 | 188 | 1361 | 1326 | 78 | |
低温焼鈍条件 INS307H 500℃×30分
SUS304 400℃×30分
SUS631J1 475℃×60分
耐食性
耐孔食性はSUS304、SUS316と比較して大幅に優れており、NAS316H1と同等です。
また塩化第二鉄腐食試験においても、孔食は発生せず非常に良好な耐孔食性を示します。
- 孔食電位測定結果(JIS G 0577) V vs SCE
| INS307H | NAS316H1 | SUS304 | SUS316 | |
| v’ c10 | 0.881 | 0.821 | 0.31 | 0.39 |
溶液 ：3.5％NaCl、30℃、Ar脱気
掃引速度：20ｍV/min

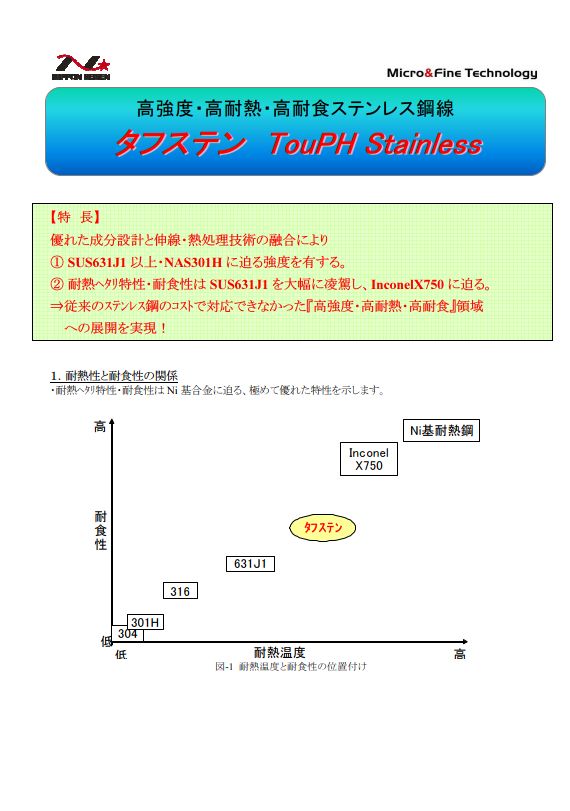

タフステン 日本精線 TouPH Stainless
高強度･高耐熱･高耐食ステンレス鋼線
SUS631J1以上･NAS－301に迫る強度を有する。
耐熱へたり性･耐食性はSUS631J1を大幅に凌駕し、Inconel X750の迫る。
- 機械的特性の一例(1.0ｍｍ) (単位：N/mm2)
| 鋼種 | 析出効果 | 引張り特性 | 捻り特性 | ||||
|---|---|---|---|---|---|---|---|
| 処理条件 | 引張強さ | 0.2％耐力 | 縦弾性係数 | 捻り強さ | 捻り耐力 | 横弾性係数 | |
| タフステン | 伸線後 | 1916 | 1755 | 207500 | 1092 | 965 | 79800 |
| 480℃×1h | 2330 | 2147 | 215000 | 1250 | 1317 | 82700 | |
| SUS631J1 | 伸線後 | 1848 | 1718 | 187500 | 1045 | 935 | 72100 |
| 480℃×1h | 2254 | 2035 | 190800 | 1232 | 1306 | 76600 | |
| NAS301H | 伸線後 | 2326 | 2075 | 192400 | 1355 | 1355 | 74000 |
| 350℃×0.5h | 2466 | 2220 | 197600 | 1378 | 1378 | 76000 | |
| InconelX750 | 伸線後 | 987 | 762 | 180200 | 626 | 487 | 69300 |
| 700℃×4h | 1352 | 1016 | 195500 | 786 | 544 | 75200 | |
480℃×1hの析出硬化処理後の強度は250N/mm2以上UPし、SUS631J1より100N/mm2高位です。
横弾性係数はSUS631J1より、約5000N/mm2高位です。
低温域(～300℃)にて極めて優れた耐熱へたり性があります。
耐食性はSUS631J1と比較して大幅に優れています。
用途例 自動車用途 ATソレノイド、EGRバルブ、コモンレール、ラジエータ
家電･OA機器 ブレーカー、電気炊飯器、複写機、コネクタ用、各種スイッチ
高強度高耐食ステンレス鋼線 鈴木住電ステンレス SSS 170(NSSC 170)
ステンレス鋼の弱点の一つである耐孔食性を著しく高めた材料です。
SUS316やSUS317Lより優れた耐孔食性、耐すきま腐食性を有異しています。
硫酸、塩酸等に対する耐酸性が優れており、SUS316、SUS317と比べ、より高濃度、高温度側まで使用が可能です。
組織はオーステナイト系で加工性、溶接性が優れています。常温の強度は通常のオーステナイト系ステンレスの約1.5倍。
