【日本精線】高強度ばね用ステンレス鋼線 ハーキュリー
ばね用ステンレス鋼線 高強度
ばね用ステンレス鋼線 高強度
Stainless steel wires for springs - High strength
最終更新：2023.12.01
| メーカー | 名称 | 標準線径 | 特徴 |
|---|---|---|---|
| 日本精線 | 高強度ばね用ステンレス鋼線 ハーキュリー HERCULEE |
0.10～ 3.00mm |
オーステナイト系ステンレス鋼線の基本とされているSUS301タイプに属し、標準的鋼種であるSUS304より冷間加工による加工誘起マルテンサイト変態を起こし易い、加工硬化特性に優れた鋼種です。 |
| タフステン | お問い合わせください | 高強度･高耐熱･高耐食性を兼ね備えたステンレス鋼線です。 | |
| 鈴木住電 ステンレス |
高強度ばね用ステンレス鋼線 エクサス EX-SUS |
0.10～ 3.50mm |
テンパー前でピアノ線A種相当、テンパー条件の調整でピアノ線B種相当の強度を持ちます。 耐食性、加工性などは304-WPB同等です。 |
| スーパードルチェ | 0.50～ 2.30mm |
高強度、高耐熱、耐食性を兼ね備え、ばね加工性に優れたステンレス鋼線です。 | |
| ばね用高強度ステンレス鋼線 クライオーS CRYO-S |
0.80～ 4.20mm |
ピアノ線並みの高強度のため、コンパクト化、軽量化が可能。 裸はばね加工後電解研磨可能。耐疲労性を向上させています。 |
|
| SSS130M (NSSC130M) | 1.00～ 6.00mm |
透磁率1.01以下の超非磁性と、SUS304-WPBを超える高強度を持ちます。 | |
| 高耐食ばね用ステンレス鋼線 SSS170 (NSSC170) |
0.50～ 2.30mm |
耐孔食性を著しく高めたステンレス鋼線です。 |
| 鋼種 | Ｃ | Si | Mn | Ni | Cr | Other |
|---|---|---|---|---|---|---|
| EX-SUS | 0.07以下 | 1.00以下 | 4.50～5.5 | 4.00～5.00 | 16.00～18.00 | Mo、N |
| SUS304 | 0.08以下 | 1.00以下 | 2.00以下 | 8.00～9.50 | 17.00～19.00 | - |
高強度ステンレス鋼線

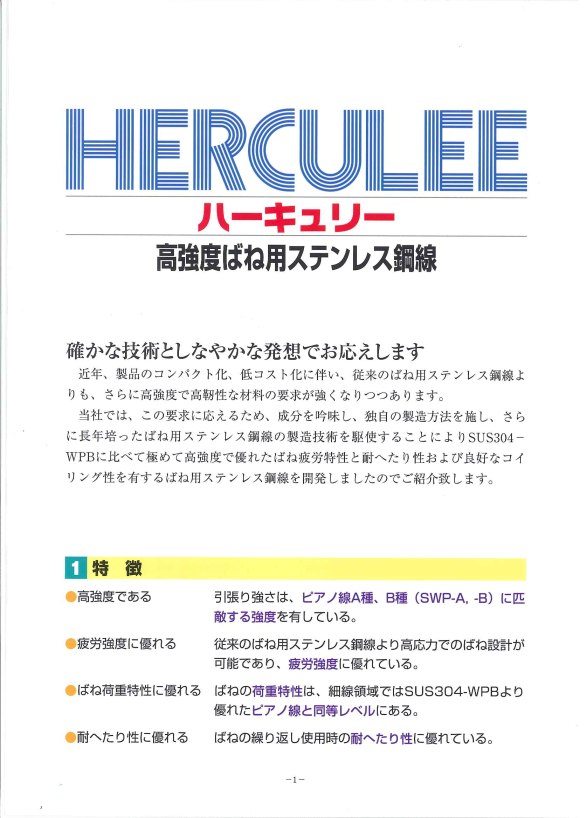

HERCULEE ハーキュリー 日本精線
| 鋼種 | 適用線径 |
|---|---|
| 301H | 0.020ｍｍ～3.50ｍｍ |
高強度である
引張り強さは、ピアノ線A種、B種(SWP-A､B)に匹敵する強度を有しています。
疲労強度に優れている
従来のばね用ステンレス鋼線より高応力でのばね設計が可能であり、疲労強度に優れています。
ばね荷重特性に優れる
ばねの荷重特性は、細線領域ではSUS304-WPBより優れたピアノ線と同等レベルです。
耐へたり性に優れる
ばねの繰り返し使用時の耐へたり性に優れています。
ハーキュリーはオーステナイト系ステンレス鋼線の基本とされている17Cr-7ＮiのSUS301タイプに属し、標準的鋼種である18Cr-8NiのSUS304より、冷間加工による加工誘起マルテンサイト変態を起こし易い、加工硬化特性に優れた鋼種です。
オーステナイト系ステンレス鋼線のような冷間加工硬化材は、ばね成形後、低温焼きなまし処理が実施され、残留応力を除去することにより、引張強さ、硬さ及び弾性限を回復させ、へたりを少なくし、さらに疲労に対する強度を向上させます。
ハーキュリーの最適低温焼きなまし処理条件は、350℃×30分 となります。
高強度ばね用ステンレス鋼線

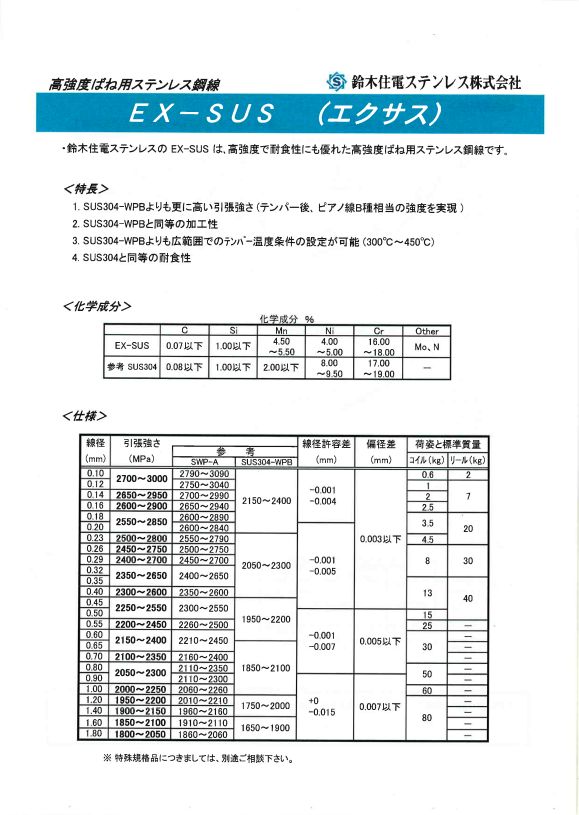

EX-SUS エクサス 鈴木住電ステンレス
テンパー前でピアノ線A種相当、テンパー条件の調整でピアノ線B種相当の強度を有することができます。
ばね加工時は低強度(加工性優位)、ばね動作時は高強度(ばね特性･耐久性優位)という使い方ができ、従来のばね用ステンレス鋼線に比べ、ご使用条件に応じてテンパー温度条件が幅広く管理することができます(300℃~450℃)。
耐食性はSUS304WPB同等です。
| 高 Mn | オースフォーム促進 |
| 低 Ni | 剛性率 UP |
| Mo 添加 | 耐食性向上 |
| Ｎ 添加 | 高強度化 |
ばね用高強度ステンレス鋼線
CRYO-S クライオーS 鈴木住電ステンレス
ばね用ステンレス鋼線の代表である SUS304-WPBよりもさらに高い引張り強さ、優れた靱性を持ち、特に太い線径域(2.0mm以上)では、圧倒的な高強度を実現しました。
熱処理に頼らない強化機構を採用しているため、代表的な耐熱ばね用ステンレス鋼線の SUS631J1-WPCに匹敵する高温域での使用も可能です。
ワイヤーの成分はJIS規格の SUS304 又は SUS302 を満足しており、耐食性も同等ですので、JIS鋼種指定を求められる用途にも安心してご使用いただけます。
| ベース鋼種 | 表面被膜 | 線径 | 引張強さ |
|---|---|---|---|
| SUS304-CRYO-S | ニッケルめっきまたは被膜なし | 0.80～4.20 | 1960～2210 |
| SUS302-CRYO-S |

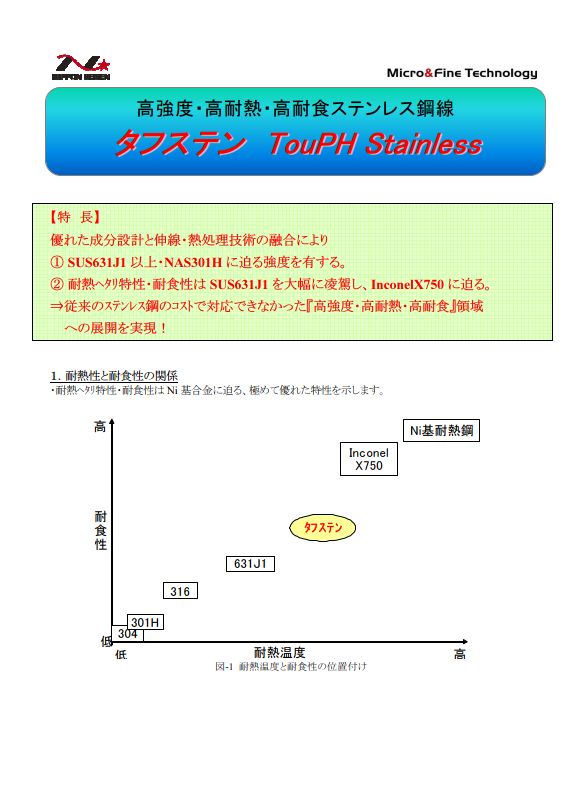

TouPH Stainless タフステン 日本精線
高強度･高耐熱･高耐食ステンレス鋼線
SUS631J1以上・NAS-301に迫る強度を有します。
耐熱へたり性･耐食性はSUS631J1を大幅に凌駕し、Inconel X750に迫ります。
- 機械的特性の一例(1.0mm) 単位 N/mm2
| 鋼種 | 析出効果 | 引張り特性 | 捻り特性 | ||||
|---|---|---|---|---|---|---|---|
| 処理条件 | 引張強さ | 0.2％耐力 | 縦弾性係数 | 捻り強さ | 捻り耐力 | 横弾性係数 | |
| タフステン | 伸線後 | 1916 | 1755 | 207500 | 1092 | 965 | 79800 |
| 480℃×1h | 2330 | 2147 | 215000 | 1250 | 1317 | 82700 | |
| SUS631J1 | 伸線後 | 1848 | 1718 | 187500 | 1045 | 935 | 72100 |
| 480℃×1h | 2254 | 2035 | 190800 | 1232 | 1306 | 76600 | |
| NAS301H | 伸線後 | 2326 | 2075 | 192400 | 1355 | 1355 | 74000 |
| 350℃×0.5h | 2466 | 2220 | 197600 | 1378 | 1378 | 76000 | |
| InconelX750 | 伸線後 | 987 | 762 | 180200 | 626 | 487 | 69300 |
| 700℃×4h | 1352 | 1016 | 195500 | 786 | 544 | 75200 | |
480℃×1hの析出硬化処理後の強度は250N/mm2以上UPし、SUS631J1より100N/mm2ほど高位です。横弾性係数についても、SUS631J1より約5000N/mm2高位です。
低温域(～300℃)にて極めて優れた耐熱へたり性があり、耐食性はSUS631J1と比較して大幅に優れています。
用途例 自動車用途 ATソレノイド、EGRバルブ、コモンレール、ラジエータ
家電･OA機器 ブレーカー、電気炊飯器、複写機、コネクタ用、各種スイッチ
ばね用高強度ステンレス鋼線(細線用) 0.20～1.60
SUS302HT 鈴木住電ステンレス
ばね用高強度耐熱ステンレス鋼線

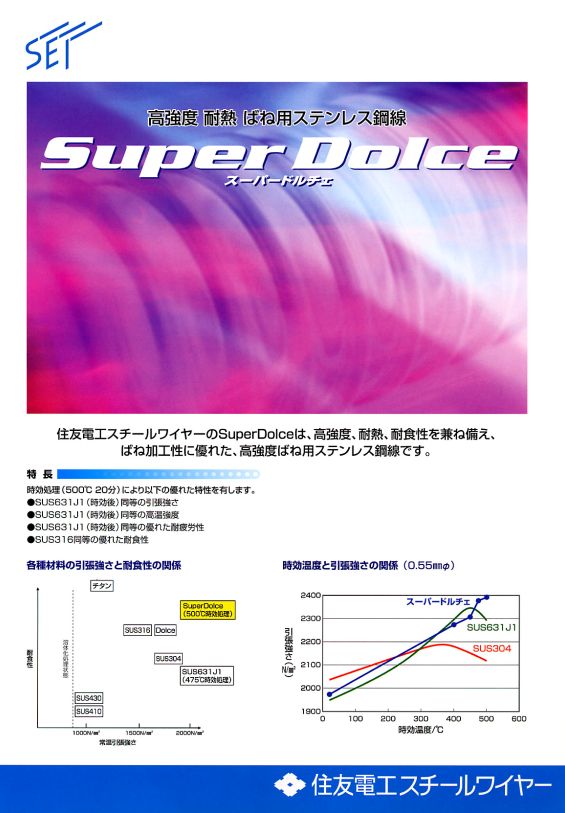

スーパードルチェ 鈴木住電ステンレス
高強度、耐熱、耐食性を兼ね備え、ばね加工性に優れた高強度ばね用ステンレス鋼線です。 0.50～2.30時効処理により（500℃20分）以下の優れた特性を有します。
SUS631J1(時効後)同等の引張強度
SUS631J2(時効後)同等の高温強度
SUS631J3(時効後)同等の優れた耐疲労性
SUS316同等の優れた耐食性
ばね用高強度非磁性ステンレス鋼線
SSS 130M(NSSC 130M) 1.00～6.65 鈴木住電ステンレス
| 線径 | 引張強さ | 透磁率 μ |
|---|---|---|
| 1.00以上4.20以下 | 1960～2210 | 1.01以下 |
| 4.20を超え6.65以下 | 1760～2010 | 1.01以下 |
高強度高耐食ステンレス鋼線
SSS 170(NSSC 170) 鈴木住電ステンレス
ステンレス鋼の弱点の一つである耐孔食性を著しく高めた材料です。
SUS316やSUS317Lより優れた耐孔食性、耐すきま腐食性を有異しています。
硫酸、塩酸等に対する耐酸性が優れており、SUS316、SUS317と比べ、より高濃度、高温度側まで使用が可能です。
組織はオーステナイト系で加工性、溶接性が優れています。常温の強度は通常のオーステナイト系ステンレスの約1.5倍。
